Qué vas a lograr
- Insertar una válvula reductora en una tubería existente.
- Verificar que el trazado y la longitud total se conservan.
Tutorial paso a paso
Cómo insertar una válvula reductora sin acortar la tubería
Inserta una válvula con su nodo, conserva la tubería original y comprueba el resultado hidráulico en un perfil.
Abrir en YouTube (otra pestaña) ↗
Antes de empezar
- Trabaja con una copia calculable del modelo.
- Identifica la tubería y su dirección antes de insertar.
Inserta la válvula en el tramo
Selecciona la tubería, elige Insertar válvula y después el tipo reductor de presión. WatDis crea el nodo necesario y mantiene la continuidad del trazado.
- No borres primero la tubería.
- Revisa el sentido de la válvula antes de calcular.
Define la consigna
Selecciona la válvula insertada y establece su consigna en las unidades visibles del modelo. Guarda un único cambio identificable y vuelve a calcular.
- Una consigna debe interpretarse junto con las condiciones aguas arriba y aguas abajo.
- Deshacer y Rehacer permiten comprobar el cambio sin reconstruir el modelo.
Comprueba el resultado

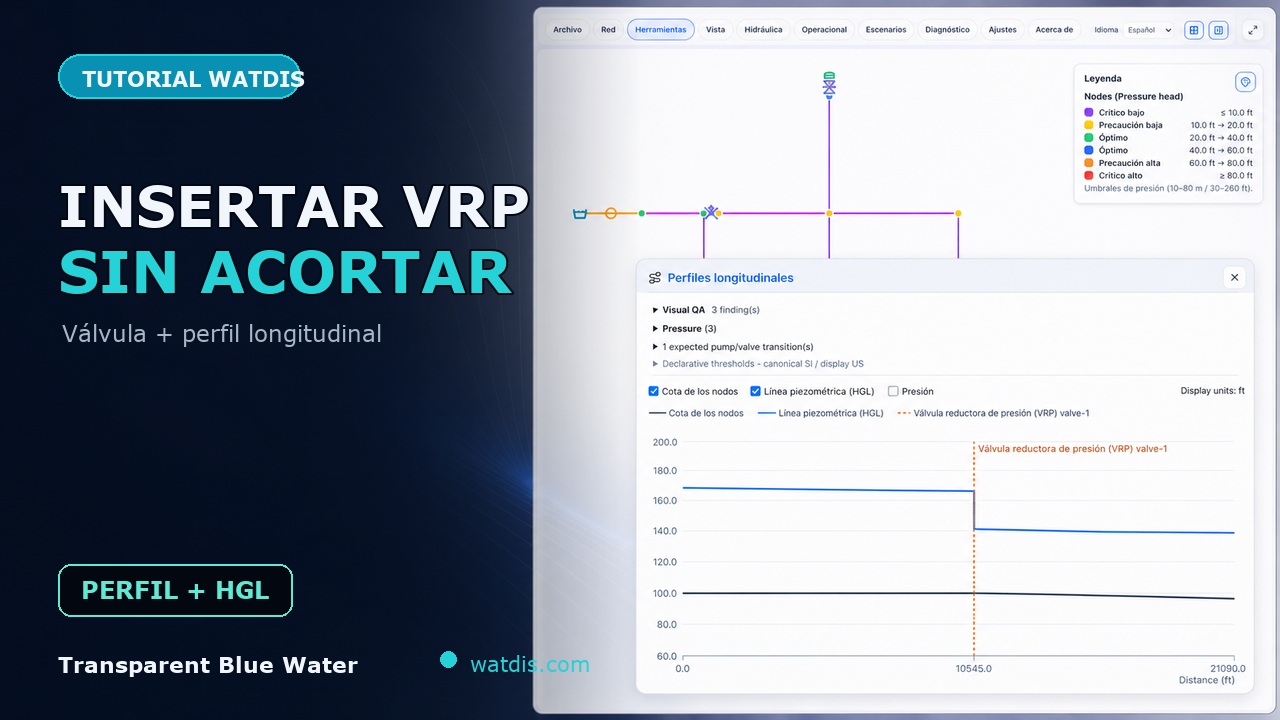

Traza un perfil que cruce la válvula y compara la cota de los nodos con la línea piezométrica. La válvula debe aparecer en el recorrido y la caída debe corresponder al resultado calculado.
Hazlo en WatDis
- Anota la longitud del recorrido antes de insertar.
- Inserta la válvula, define la consigna y calcula.
- Abre el perfil y verifica la posición de la válvula.
Errores comunes
Reemplazar la tubería manualmente
Eso añade pasos y puede alterar la geometría. Usa Insertar válvula sobre el tramo existente.
Leer una caída sin revisar el sentido
Confirma la orientación y las condiciones del modelo antes de interpretar el perfil.
