Qué vas a lograr
- Abrir y mover la tabla flotante.
- Filtrar tuberías y comparar columnas en una misma vista.
Tutorial paso a paso

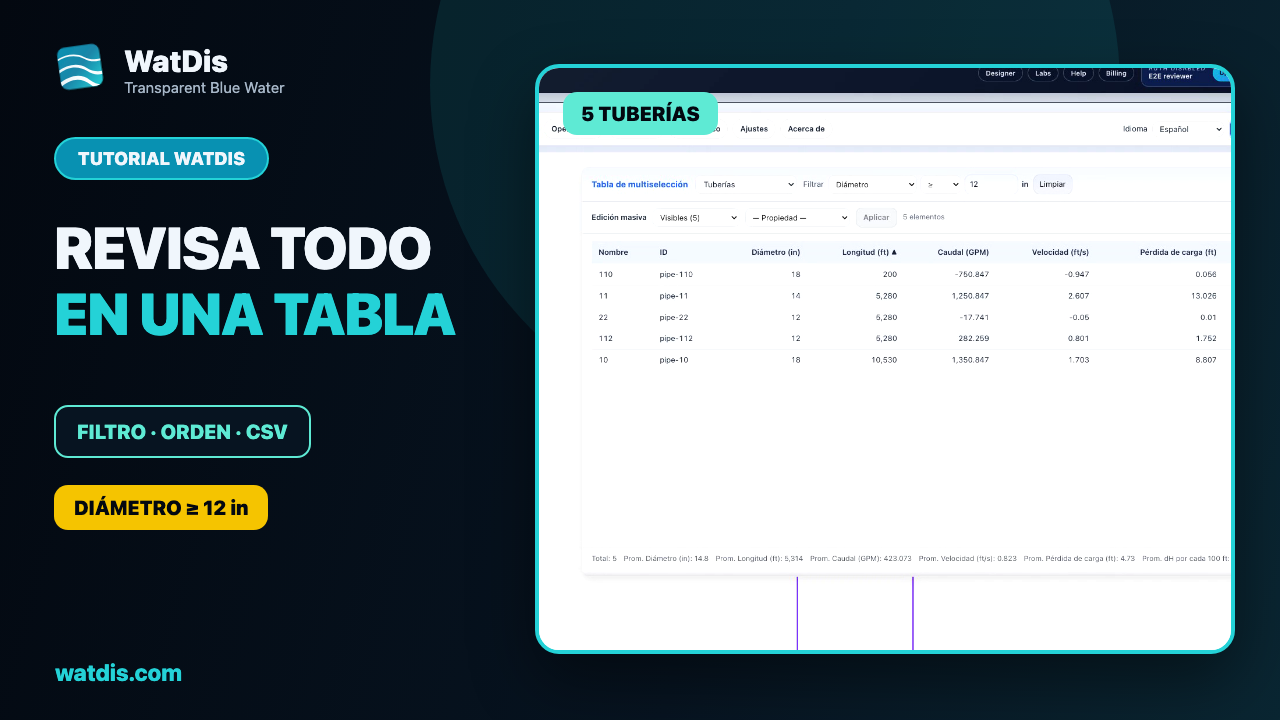

Cómo revisar un modelo con la tabla dinámica
Abre la tabla flotante, filtra tuberías, ordena resultados y compara propiedades en una misma vista.
Abrir en YouTube (otra pestaña) ↗
También puedes seguirlo leyendoLos pasos y explicaciones de este capítulo describen el recorrido. El reproductor de YouTube se carga sólo cuando pulsas Ver tutorial.
Antes de empezar
- Calcula el modelo para disponer de resultados.
- Decide qué tipo de elemento y qué condición necesitas revisar.
01
Abre la tabla y elige el elemento
Abre la tabla de multiselección y elige nodos, tuberías u otra categoría disponible. La tabla puede moverse y redimensionarse para dejar visible la red.
- El selector superior define qué filas aparecen.
- La unidad forma parte del encabezado de cada magnitud.
02
Construye un filtro legible
Elige la propiedad, el operador y el valor en esa misma secuencia. Por ejemplo, Diámetro, mayor o igual que, 12 pulgadas.
- Comprueba el operador antes de interpretar el valor.
- Limpiar retira el filtro y devuelve el conjunto anterior.
03
Ordena y compara resultados
Ordena una columna y revisa los valores visibles junto con el total y los promedios. Selecciona una fila para volver al elemento correspondiente en el modelo.
Hazlo en WatDis
- Filtra las tuberías por diámetro.
- Ordena el caudal o la velocidad.
- Mueve o redimensiona la tabla y vuelve al elemento seleccionado.
Errores comunes
Mirar sólo el número del filtro
Lee propiedad, operador y valor como una sola condición.
Comparar unidades distintas
Confirma la unidad del encabezado antes de comparar modelos o columnas.
