Qué vas a lograr
- Guardar un recorrido longitudinal.
- Comparar la línea piezométrica de dos horas válidas.
Tutorial paso a paso

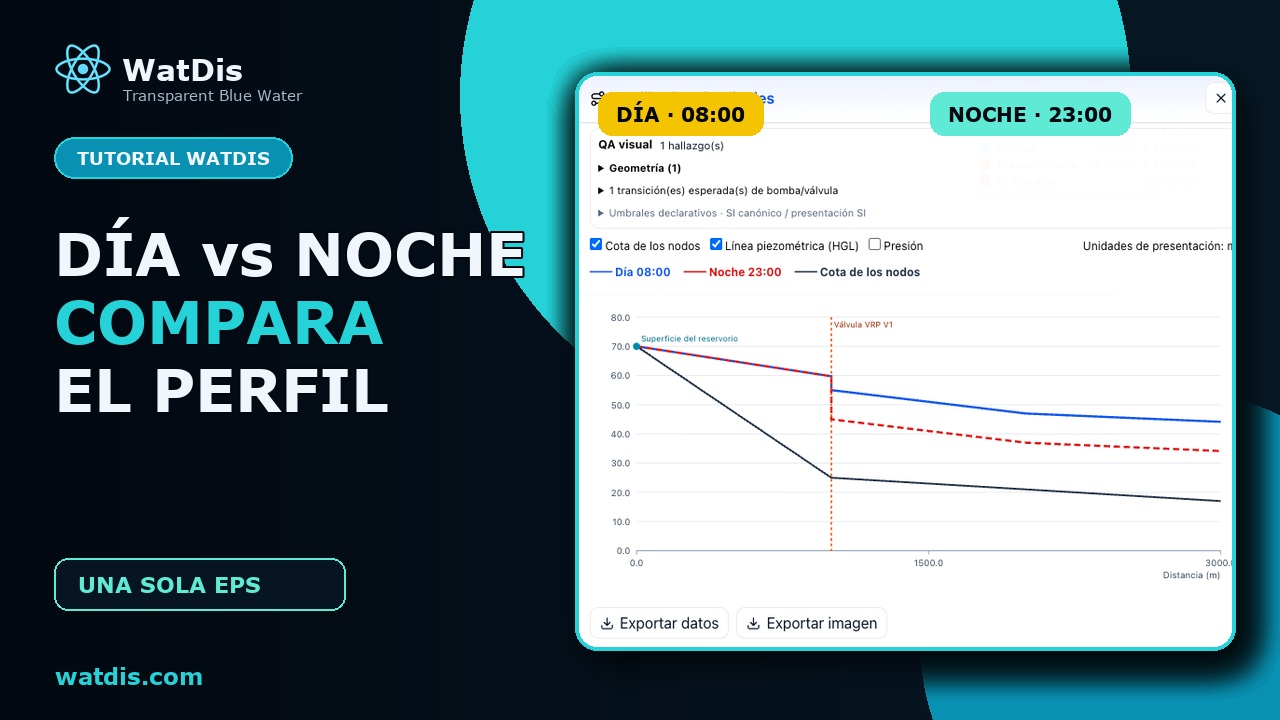

Cómo comparar perfiles longitudinales de día y noche
Compara la cota y la línea piezométrica del mismo recorrido en dos horas de una simulación.
Abrir en YouTube (otra pestaña) ↗
Antes de empezar
- Ejecuta una simulación en período extendido.
- Elige un recorrido continuo con al menos tres tramos cuando sea posible.
Define el mismo recorrido
Selecciona en orden los nodos o tramos del perfil y guarda el recorrido. La comparación temporal debe usar exactamente esa misma ruta.
- Un recorrido con varios tramos ayuda a leer pérdidas y cambios locales.
- Comprueba el orden antes de abrir el perfil.
Elige dos horas
Selecciona una hora base y una hora de comparación dentro de los resultados disponibles. La leyenda debe identificar ambas curvas sin ambigüedad.
- Compara horas de la misma ejecución.
- Confirma cuál curva corresponde al día y cuál a la noche.
Lee cota y línea piezométrica
La cota representa los nodos del recorrido; las curvas temporales representan la línea piezométrica calculada. Observa pendientes, discontinuidades asociadas a elementos y diferencias entre horas.
Hazlo en WatDis
- Guarda un recorrido de tres o más tramos.
- Elige una hora diurna y otra nocturna.
- Explica una diferencia usando la leyenda y las unidades.
Errores comunes
Comparar recorridos distintos
Conserva la misma ruta para que la diferencia represente el tiempo y no otra selección.
Confundir cota y línea piezométrica
Identifica cada línea en la leyenda antes de interpretar la separación entre ellas.
