Qué vas a lograr
- Ejecutar una simulación en período extendido.
- Relacionar el mismo instante entre la gráfica y las demás vistas.

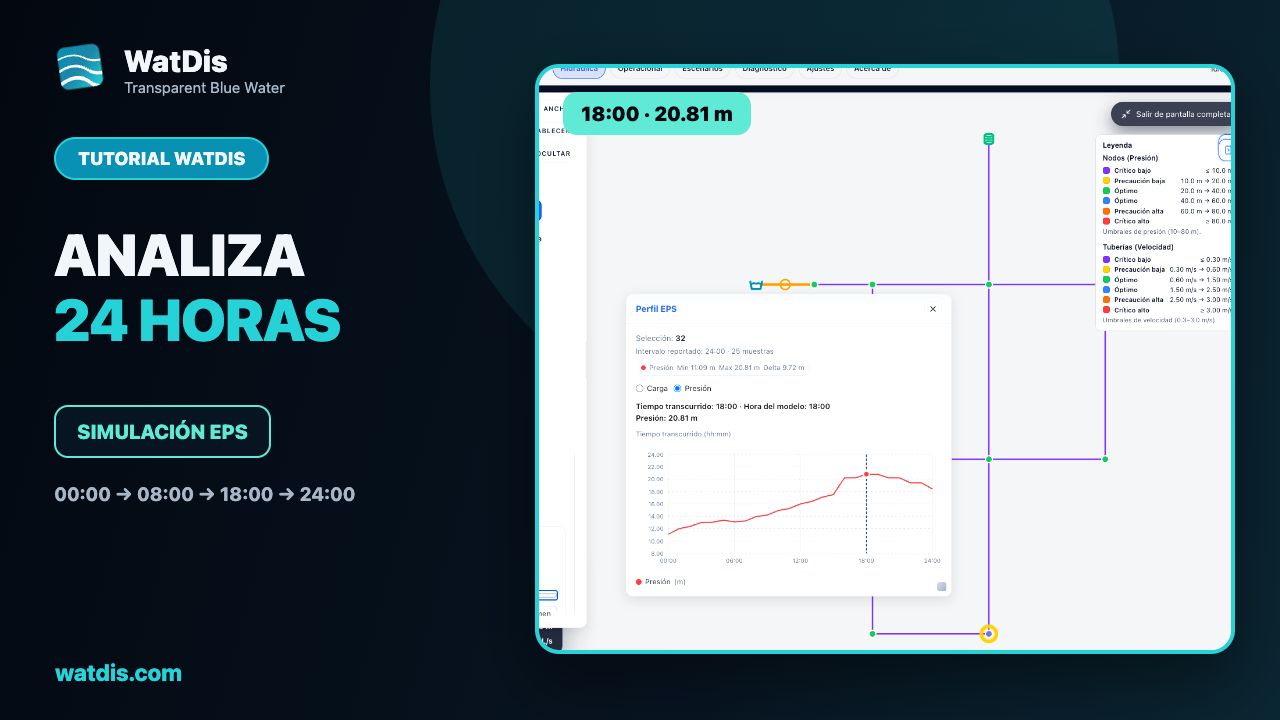

Tutorial paso a paso
Cómo analizar una simulación en período extendido de EPANET
Ejecuta una simulación de 24 horas y relaciona el instante activo con la serie temporal, el mapa, las propiedades y la tabla.
Abrir en YouTube (otra pestaña) ↗
Antes de empezar
- Carga un modelo EPANET con duración y pasos temporales definidos.
- Confirma el sistema de unidades y conserva el archivo original.
Revisa la duración y los pasos
Abre la configuración de la simulación en período extendido y comprueba la duración, el paso hidráulico y el intervalo de reporte del modelo. Una duración de 24 horas puede incluir los resultados iniciales de las 00:00 y finales de las 24:00.
- No confundas duración con cantidad de muestras.
- Usa los tiempos reportados por el modelo, no una hora inventada a partir del índice.
Ejecuta y selecciona un elemento
Ejecuta la simulación y selecciona un nodo cuya presión cambie de forma visible. Abre su serie temporal y lee la magnitud y la unidad antes de comparar horas.
- Verifica el ID del nodo.
- Una curva calculada describe el modelo y sus supuestos; no es una predicción operacional por sí sola.
Compara siempre el mismo instante
Detente en una hora y confirma que el marcador de la gráfica, la línea de tiempo, el mapa, las propiedades y la tabla correspondan a ese instante. Repite la lectura en otras horas para reconocer la variación.
Hazlo en WatDis
- Ejecuta una simulación de 24 horas.
- Selecciona un nodo y visita tres tiempos reportados.
- Confirma la misma hora y unidad en la serie temporal, el mapa y la tabla.
Errores comunes
Comparar horas distintas
Confirma el instante activo en cada superficie antes de atribuir una diferencia al modelo.
Presentar la curva como predicción
Interpreta los resultados junto con los datos, patrones y supuestos utilizados.
