Qué vas a lograr
- Mover, insertar y eliminar vértices intermedios.
- Distinguir el dibujo de las propiedades hidráulicas de la tubería.
Tutorial paso a paso
Cómo editar el trazado de una tubería

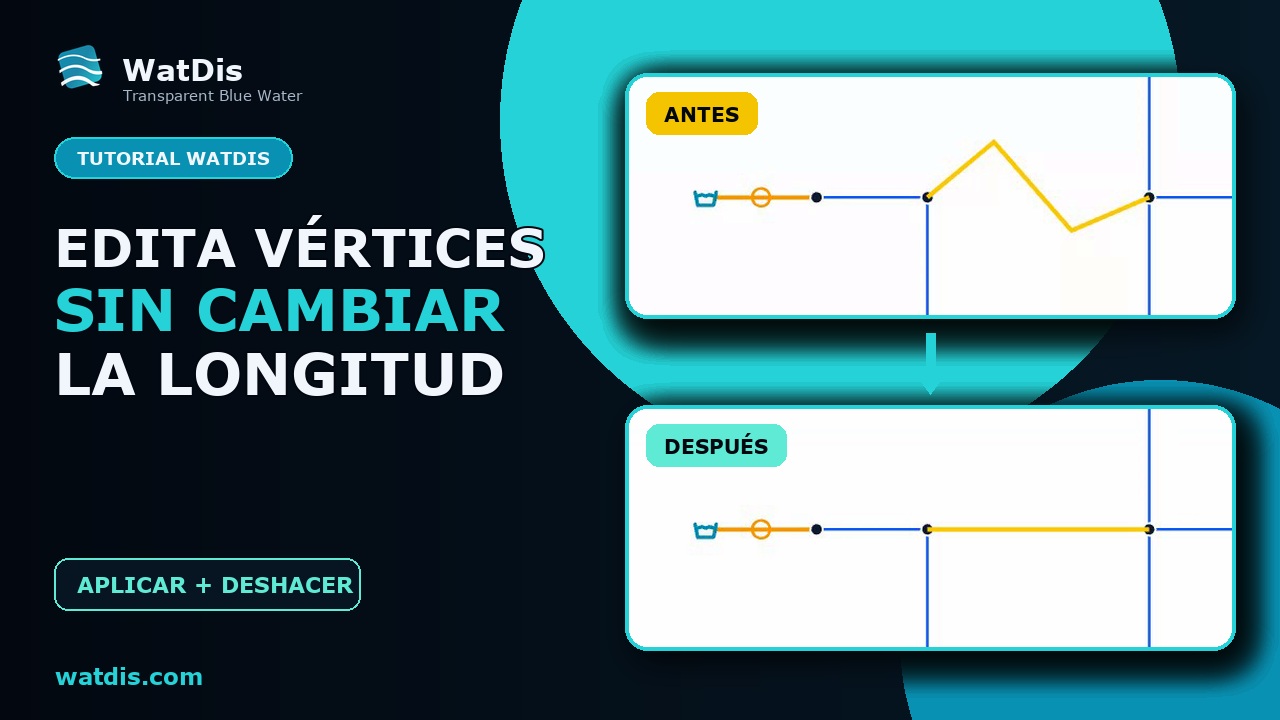

Mueve, inserta y elimina vértices del dibujo, y usa Cancelar, Aplicar y Deshacer sin reconstruir la tubería.
Abrir en YouTube (otra pestaña) ↗
Antes de empezar
- Carga una copia de tu modelo y selecciona una tubería con vértices intermedios.
- Anota el ID y la longitud antes de editar.
Abre la edición del trazado
Selecciona la tubería y abre Editar vértices del dibujo. Los extremos pertenecen a los nodos; la herramienta modifica los puntos intermedios del trazado.
- Confirma el ID antes de editar.
- Acércate lo suficiente para distinguir cada vértice.
Mueve, añade o elimina puntos
Arrastra un punto para corregir su posición. Inserta otro cuando necesites representar un cambio de dirección y elimina sólo el punto intermedio que sobra.
- Cancelar descarta el borrador.
- Aplicar guarda el nuevo trazado.
- Deshacer revierte una corrección aplicada por error.
Comprueba qué cambió
Vuelve a seleccionar la tubería y compara su ID, nodos extremos y propiedades. El dibujo puede cambiar sin que eso signifique que la longitud hidráulica fue recalculada desde la geometría.
Hazlo en WatDis
- Mueve un vértice y usa Cancelar.
- Repite, aplica el cambio y usa Deshacer.
- Comprueba el ID y la longitud antes y después.
Errores comunes
Mover un nodo por error
La edición de vértices trabaja sobre el trazado intermedio; confirma los extremos antes de arrastrar.
Inferir una nueva longitud
El cambio visual no demuestra por sí solo que la longitud hidráulica haya cambiado.
